數字式IC卡電度表工作原理

一、IC卡電度表介紹：

1.為什么采用IC卡予收費電度表方案：

對舊式電磁電度表的改造有許多方案，歸納起來一種是數據采集方式；另一種是數據卡（IC卡或磁卡）方式。數據采集方式是用無線或有線將電度表中的用電量傳送到電業局；這種系統造價很高,一些發達國家一般采用這種方式。數據卡方式是用卡作為數據傳遞的媒體,這種方式較適合我國的情況。其中IC卡（電卡）與磁卡相比大小一樣,但記錄數據的媒體不同。磁卡上有一磁帶,它記錄數據的方式如同磁帶錄音機,數據的記錄及讀出全要磁頭移動。IC卡是將集成電路（存儲器）封裝在塑料基片中,數據的記錄、讀出由CPU芯片完成。IC卡的優點是（1）信息量大、可加密,可靠性高；（2）信息保存時間長、不易破壞（磁卡在外磁場下可消磁）；（3）可以重復使用；（4）成本低。

2.卡式電度表收費系統：

微機管理系統售卡機IC卡卡式電度表

微機及寫卡機由售電單位（電業局）管理，用戶持卡首先到售電單位用現金購買自己所需的電量（度數），回家后將卡插入電表的卡座中（CPU芯片），這時用戶可以用電，當用戶電表中記錄的電量還剩下10度時，便向用戶發出一次警告（如斷電一次），提醒用戶重新購買電量。如果電表剩余電量到零時，仍不補充新電量，則電表中的繼電器斷路，停止供電。

3.電表的技術指標：（符合IEC1036及JB/T8382-1996標準）

（1）技術指標：

a.電流量程：5（20）A,5（40）A

b.電表常數：1600imp/kW,h

c.啟動電流：0.4%IB

d.功率：小于2W

e.IC卡：加密，可重復使用

f.其他功能：4位數字顯示，報警功能，數據會寫，雙向計數。

g.使用環境：-20℃～45℃

h.體積：154mm×110mm×63mm

i.重量：0.7Kg

4.主要結構及工作原理：

電能表外殼采用阻燃ABS塑料，接線端子采用酚醛樹脂制成，所有元件都安裝在PCB板上，4位LED顯示。

電表由兩個主要功能塊組成：一是電能計量部分，一是微處理器部分。電能計量部分使用單相電能檢測專用集成電路，該電路產生與用電成正比例關系的脈沖序列，然后送至微處理器管理系統；電卡上的電量數據通過電卡直接送至微處理器管理系統，最后由CPU運算后，提供顯示、報警繼電器。狀態信號。

5.主要功能：

（1）電能卡

電能卡采用單一電源EEPROM技術，一表一卡制，用戶相互之間不通用，數據回寫多重加密，IC卡可重復使用。

（2）電量顯示

電表采用4位LED顯示，最大顯示9999KWh，用電時倒計數，顯示方式：

上電時顯示F1—F6,平時每30秒顯示F1—F3一次

F1—–本次讀卡電量（最大為9999度）

F2—–剩余電量（最大為9999度）

F3—–累計電量（最大為9999度）

F4—–負荷設定（最大為99.99千瓦）

F5—–報警電量（最小為1度，最大為99度）

F6—-最大負荷（最大為9999千瓦）

（3）數據保護

數據保護采用全固態集成電路技術，無需電池，斷電后數據可保存十年以上。

（4）報警

用戶用電時，電能表中電量遞減計數，當表中剩余電量等于報警電量時（報警電量可根據各電業局不同情況在0～99度中預置），跳閘斷電一次，用戶需插入電能卡，就可恢復供電。

（5）斷電

當電能表中剩余電量為零時，電能表自動拉閘，中斷供電，直到插入電量有效電能卡。

（6）負荷控制

通過電能卡可設定用戶的最大用電負荷，負荷以千瓦為單位設置，并可通過電能卡改變設置。當實際用電負荷超過設定負荷時，電能表自動拉閘斷電，提醒用戶減小負荷，5分鐘后自動恢復供電。

（7）回寫功能

電能卡能將用戶的累計用電量、剩余電量、超負荷次數、非正常用電時間回寫到售電系統中，便于管理部門的統計管理。

（8）防竊電功能

當剩余電量為零時，繼電器就跳閘而用戶短路繼電器方式用電時，該表記錄非正常用電的時間，并在用戶下次購電時回寫至售電系統，便于電力管理部門作相應的處理。本表還采用了雙向記錄芯片，防止進出線反接的竊電行為。

（9）用戶抽檢功能

當電力部門需對用戶進行抽檢時，售電軟件為其提供數據參數，根據電力部門要求，提供優先抽檢的用戶序列。

（10）為了便于管理，還為電力局設計了專用的復位、測試、顯示IC卡。

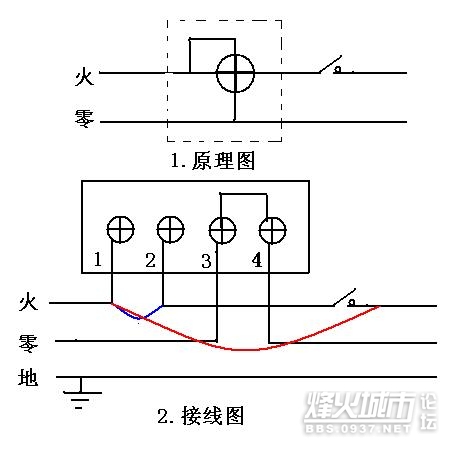

下圖所示

**方法

若按藍線所標短接，則會記錄你非法用電。

若按紅線所標短接，短接前切記將開關斷開，即可不交電費使用。
